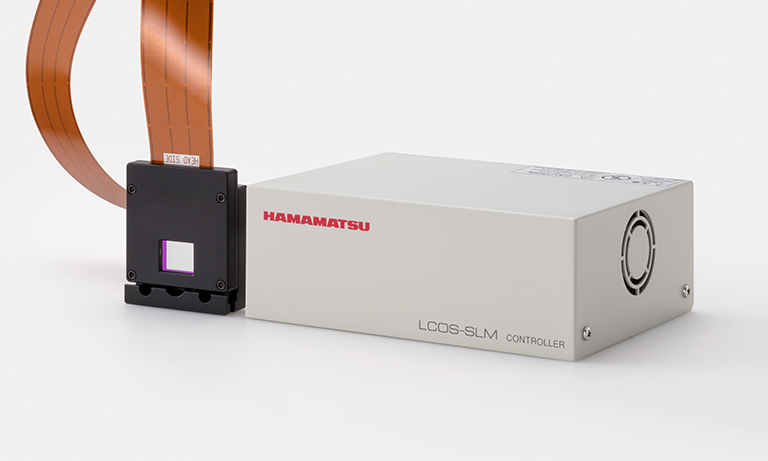

X15213系列空间光调制器
产品简介：

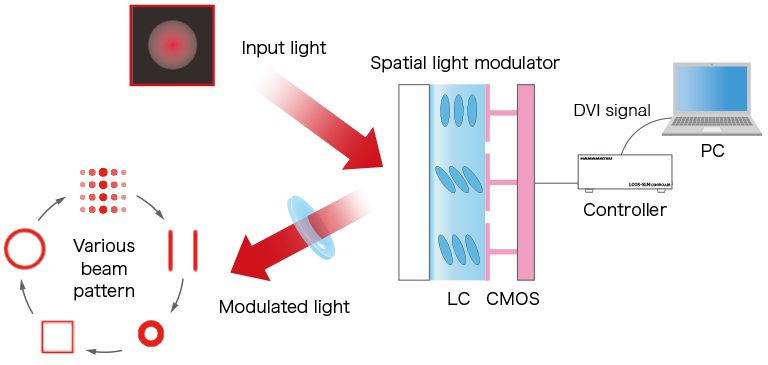

滨松空间光调制器是基于LCOS（Liquid Crystal on Silicon）技术的反射型空间光调制器。该技术中液晶受直接而精确的电压控制，并能调制光束的波前。LCOS-SLM经过了精心设计以在多个方面提高光束的高利用率，包括反射率、孔径比和像素结构导致的衍射噪声等。SLM能用电脑显示的标准界面DVI（Digital Video Interface）进行PC控制。LCOS芯片的畸变，包括波前畸变和液晶的非线性响应等，被控制器有效地补偿。滨松SLM能实现简单的电脑控制和精确而线性的相位调制特性。它们也能提供高衍射效率和高转换效率。
主要特点
● 纯粹、线性和精确的相位控制
● 高转换效率
● 高衍射效率
● 紧凑型
● 易于使用（DVI兼容）
● 反射型
主要应用
● 激光材料加工
● 光学操纵
● 波前矫正
● 脉冲整形
● 光学测试
参数指标

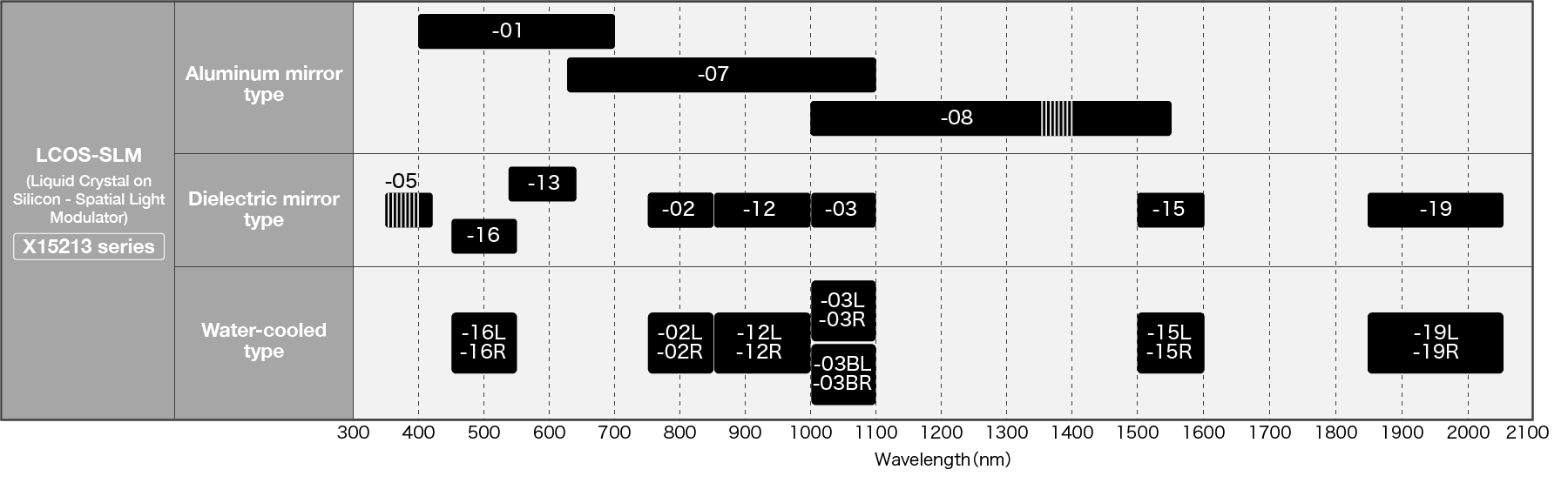

参数 | 读出波长范围（nm） | 光利用率（%） | 上升时间（ms） | 下降时间（ms） |
X15213-01 | 400-700 | 76 | 5 | 21 |
X15213-02 X15213-02L X15213-02R | 800±50 | 97 | 33 | 85 |
X15213-03 X15213-03L X15213-03R X15213-03BL X15213-03BR | 1050±50 | 97 | 27 | 83 |
X15213-05 | 410±10 | 97 | 7 | 17 |
X15213-07 | 620-1100 | 80 | 9 | 73 |
X15213-08 | 1000-1550 | 86 | 13 | 145 |
X15213-12 X15213-12L X15213-12R | 850-1000 | 97 | 38 | 109 |
X15213-13 | 530-635 | 97 | 10 | 21 |
X15213-15 X15213-15L X15213-15R | 1500-1600 | 97 | 26 | 135 |
X15213-16 X15213-16L X15213-16R | 510±50 | 97 | 11 | 33 |
X15213-19 X15213-19L X15213-19R | 1850-2050 | 97 | 30 | 155 |
像元数 | 1272×1024 | |||
像元尺寸um | 12.5 | |||
有效面积mm | 15.9×12.8 | |||
填充因子% | 96.8 | |||
光学头重量g | 150 | |||
输入电压 | AC100-230（50Hz/60Hz） | |||
输入信号 | Digital Video Interface (DVI)/USB-B2.0 | |||
DVI信号格式 | 1280×1024 | |||
DVI帧频 | 60Hz | |||
输入信号灰度值 | 256 (8 bits) levels | |||
