TDI相机C10000-801
产品简介：
C10000-801 TDI相机适用于需要高速运行且同时具有高灵敏度的各种成像应用。此外，帧读出模式可用于轻松聚焦。
产品特性
● 高分辨率/高灵敏度2048(H)×128(V), 4 TAP
● 线速率达50 kHz
● 高速成像与高灵敏度、低噪声结合

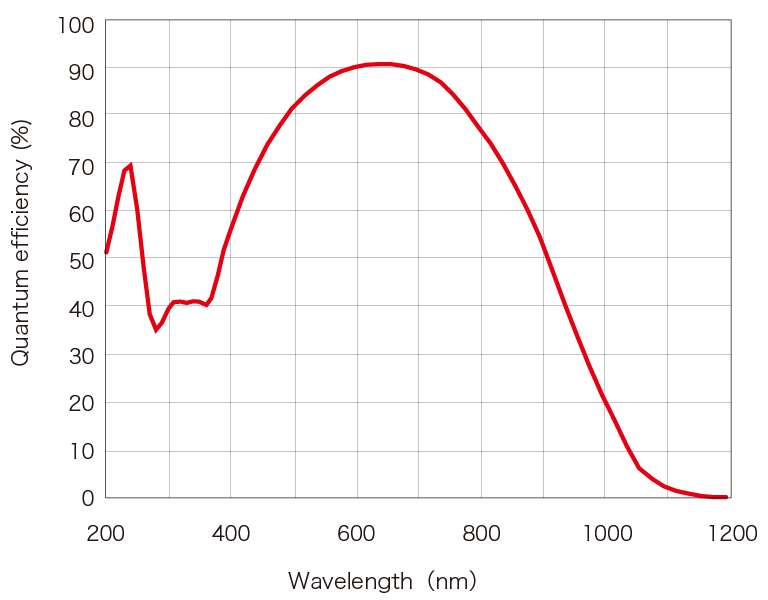

● 背照式CCD的UV-NIR极佳光谱响应
● 100×抗光晕镀膜防止侧溢漏
● 动态范围1600:1
● 12 bit/8 bit可选A/D转换器
● 双向扫描工作
● 帧读出模式容易聚焦
● 实时阴影校正内部DSP
应用
● 荧光成像等低光亮应用高速成像
● 电子制造和检测
● 半导体检测
● 平板显示等大尺寸样品高速扫描
参数指标
参数 | 指标 |
型号 | C10000-801 |
成像设备 | 背照式 |
有效像素数 | 2048（H）×128（V） |
像素尺寸 | 12μm×12μm |
有效面积 | 24.58mm（H）×1.536mm（V） |
读出模式 | TDI读出模式/帧读出模式 |
TDI转移方向 | 双向转移 |
TDI输出通道 | 4TAP（512×128） |
高光溢出保护功能 | Lateral overflow drain (100×) |
TDI像素时钟速率 | 30MHz |
TDI线速率 | 0.457kHz到50kHz |
TDI线速率控制 | Internal setting by serial command |
满阱容量 | 80 000 electrons |
读出噪声 | 50 electrons(rms)(typ.) |
动态范围 | 1600:1 |
图像拼接 | 2×2, 4×4 |
模拟增益 | 1 time to 5 times (16 steps) |
A/D转换器 | 12 bit/ 8bit |
图像处理 | Real-time shading correction / Back ground subtraction |
接口 | Camera Link base configuration |
相机控制 | Serial control in Camera Link |
相机输出时钟 | 60 MHz |
相机输出通道 | 2 TAP (1024×128) |
连接器 | Mini-Camera Link (SDR)×1 |
镜头卡口 | F-mount |
