ORCAⅡ背照CCD相机C11090-22B

产品简介：

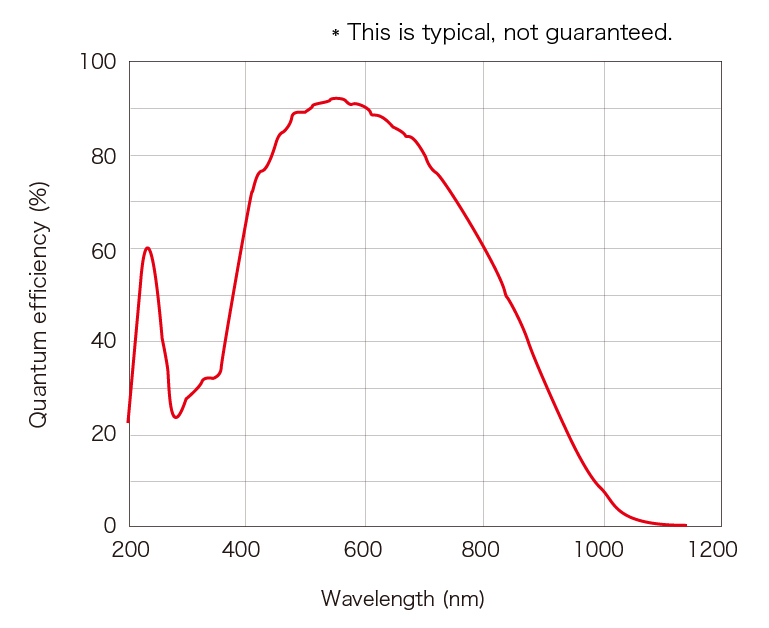

ORCAII具有低噪音和高灵敏度的特点。冷却使暗电流低至0.0012电子/像素/秒，1024×1024像素BT-CCD（背薄CCD）提供1M像素分辨率和高量子效率，从紫外到近红外波段，量子效率峰值超过90%。该相机特别适用于需要长时间曝光和低噪音检测微弱光线的应用场景。

产品特性

● 高分辨率格式（1024×1024像素）

● 从紫外到近红外波段具有高量子效率

● 长曝光时间（最高达2小时）

● 低读出噪声（典型值：6个电子rms）

应用

● 发光和荧光成像

● X射线闪烁体读数

● X射线衍射图像读出

● 中子照相术

● 光电压监测

参数指标

参数	指标
型号	C11090-22B
相机头类型	密封真空头
成像设备	背照式帧转移CCD
有效像素数	1024（H）×1024（V）
像素尺寸	13μm×13μm
有效面积	13.3mm（H）×13.3mm（V）
像素时钟速率	High-precision readout mode: 0.3125 MHz /pixel High speed readout mode: 5 MHz /pixel
冷却方式/制冷温度	Forced air-cooled: -65℃ Water cooled: -75℃
读出噪声	6 electrons(rms)(typ.)
满阱容量	80 000 electrons
暗电流	风冷: 0.0065e/pixel/s 水冷: 0.0012 e/pixel/s
动态范围	13 333:1
A/D转换器	16 bit
曝光时间	Internal synchronous mode/High-precision readout mode: 3.53 s to 7200 s Internal synchronous mode/High speed readout mode: 307 ms to 7200 s External synchronous mode/High-precision readout mode: 400 ms to 7200 s External synchronous mode/High speed readout mode: 20 ms to 7200 s
外部触发模式	Edge trigger, Level trigger, Start trigger, Synchronous readout trigger
触发输出	3可编程时序输出，曝光时序输出，触发准备输出
拼接	2×2, 4×4, 8×8
子阵列	Yes
接口	IEEE 1394b-2002
镜头卡口	C-mount

帧速表
