InGaAs线阵扫描相机C15333-10E
产品简介：
SWIR（短波红外）成像是无损检测的绝佳解决方案。它可以根据物体表面SWIR光谱特征区分材料，并提供安全便捷的方法来保证产品质量，包括检查包装中的液体质量，检查密封容器里的内容以及检测农产品中的损坏和杂质等。另外，还可以在半导体工业中进行硅晶圆的太阳能电池缺陷检查。
将SWIR成像方式集成到产线中需要高行频，高灵敏度的相机，针对这些应用，滨松推出了新型InGaAs线阵扫描相机C15333-10E。
产品特性
● SWIR高灵敏度，950 nm-1700 nm
● 大视场高分辨率，1024像素线阵
● 高行频输出，最大线路速率：40 kHz
● 紧凑轻巧的设计：49 × 49 mm × 100 mm
● 小巧轻便，重量约250克
● 高质量的图像以及优秀的矫正功能
● GigE Vision接口
主要应用
● 食品和农产品（损坏检查，质量筛选，材料歧视等）
● 半导体（硅晶片图案检查，EL / PL的太阳能电池检查等）
● 工业（水分，泄漏检测，容器检查等）
参数指标
参数 | 指标 |
型号 | C15333-10E |
成像设备 | InGaAs line sensor |
有效像元数 | 1024（H）×1（V） |
像元尺寸 | 12.5μm×12.5μm |
有效面积 | 12.8mm（H）×0.0125mm（V） |
满阱容量 | Gain 0: 4.0 M electrons Gain 1: 0.76 M electrons Gain 2: 0.16 M electrons Gain 3: 0.051 M electrons |
读出速度 | Internal mode: 40 kHz (21 μs exposure time) Sync readout: 40 kHz |
曝光时间 | 21 μs to 1 s (1 μs step) |
外部触发输入 | Sync readout |
图像处理功能 | Background subtraction, Real time shading correction |
接口 | Gigabit Ethernet |
A/D转换器 | 14 bit |
镜头卡口 | C Mount |
供电 | DC 12V |

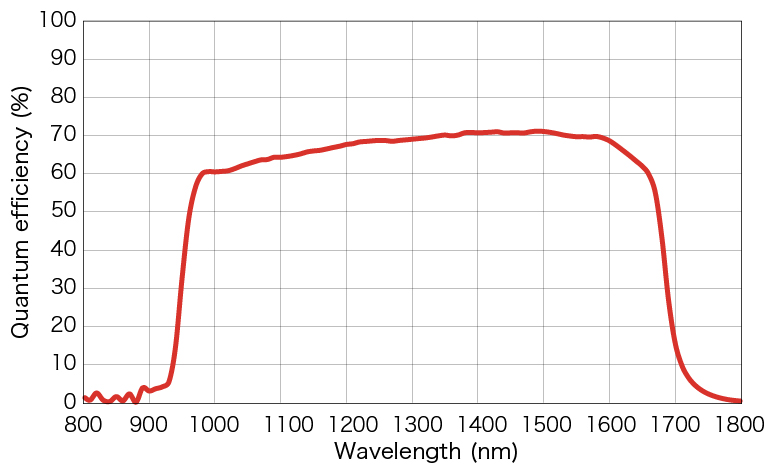

量子效率 | above 60 % (1100 nm ～ 1600 nm) |
功耗 | 6W max |
