InGaAs深度制冷相机C12741-11
产品简介:
C12741-11近红外相机采用640×512像素的InGaAs传感器。-70℃半导体冷却可以明显地降低暗电流,从而改善成像质量,在保持高信噪比同时,可以实现长时间曝光。与CCD或CMOS不同,C12741-11可以探测极其微弱的红外光,具有很好的信噪比。这使得C12741-11适用于半导体晶圆检测,太阳能电池评价,光通讯设备分析等领域。
产品特性

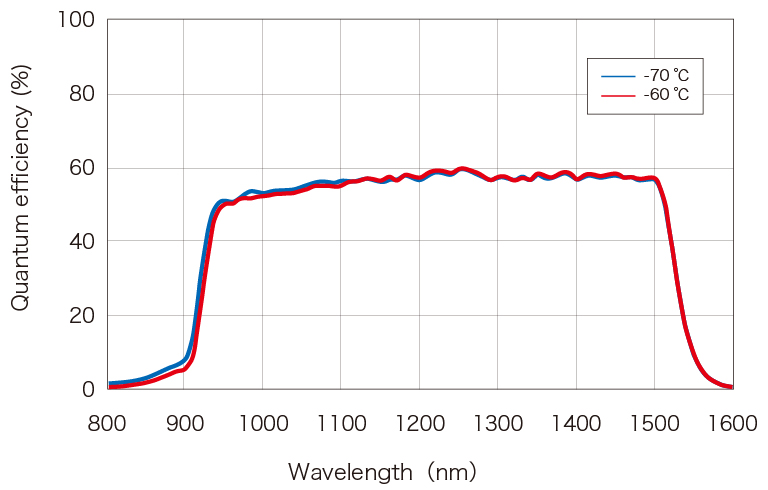

● 近红外区域高灵敏度
● 分辨率:640×512像素
● 水冷-70℃降低暗电流
● 风冷/水冷可交替使用
主要应用
● 红外二区成像
● 太阳能电池评价
● 半导体、LED失效分析
● EL(电致发光)/PL(光致发光)图像获取
● 光通讯设备实验、评价、分析
参数指标
参数 | 指标 |
型号 | C12741-11 |
成像设备 | InGaAs传感器 |
有效像元数 | 640(H)×512(V) |
像元尺寸 | 20μm×20μm |
有效面积 | 12.8mm(H)×10.24mm(V) |
满阱容量 | 300 000电子 |
冷却方式 | 强制风冷/水冷 |
冷却温度 | −60 °C (Forced-air cooled)/ −70 °C (Water cooled) |
帧速 | 7.2帧/秒 |
读出噪声 | 500电子 |
暗电流 | 300电子/像元/秒(风冷-60℃)/ 130电子/像元/秒(水冷-70℃) |
数字输出 | 16bit |
曝光时间 | 138.5ms-10s(Rolling shutter模式)/ 100μs-10s(Global shutter模式) |
外触发输入模式 | 边沿触发,电平触发,起始触发 |
触发延时功能 | 0-10s(10μs步长) |
触发输入连接器 | SAM/CameraLink I/F |
触发输出 | 3个可编程时序输出,触发准备输出,Global曝光时序输出 |
触发输出连接器 | SMA |
拼接 | 2×2,4×4 |
输出接口 | CameraLink |
镜头卡口 | C-mount |
连接器 | Mini-Camera Link |
供电 | AC 100V-240V,50Hz-60Hz,150VA |
