ORCA-Fusion前照式sCMOS相机
产品简介：
基于先进的sCMOS芯片技术，ORCA-Fusion sCMOS相机做到了灵敏度、帧速、分辨率等各个特性之间复杂且细微的平衡。该款相机可以在各种强度的信号下，为客户提供高度清晰的照片以及精准的数据；尤为值得一提的是，在一些极端超弱光条件下，该款相机的性能依然可以保持高标准。ORCA-Fusion具有极低且高度均匀的读出噪声，这意味着无论是在默认条件或者是为某些实验专属设计条件下，即使样品只发射少量光子，该款相机依然可以捕捉到信号，并且——由于极低且均匀的读出噪声——能够做到信号的量化测量。
产品特点
● 高分辨率：2304 x 2304(5.3 Megapixels)
● 高速帧速：100帧/秒（2304 X 2048 ROI）
● 动态范围：21,400：1
● 像素尺寸：6.5μm×6.5μm
● 读取噪声：0.7 electrons, rms (Ultra Quiet Scan)
● PRNU：0.06％rms (@ 7500 electrons)
● DSNU：0.3 electrons rms

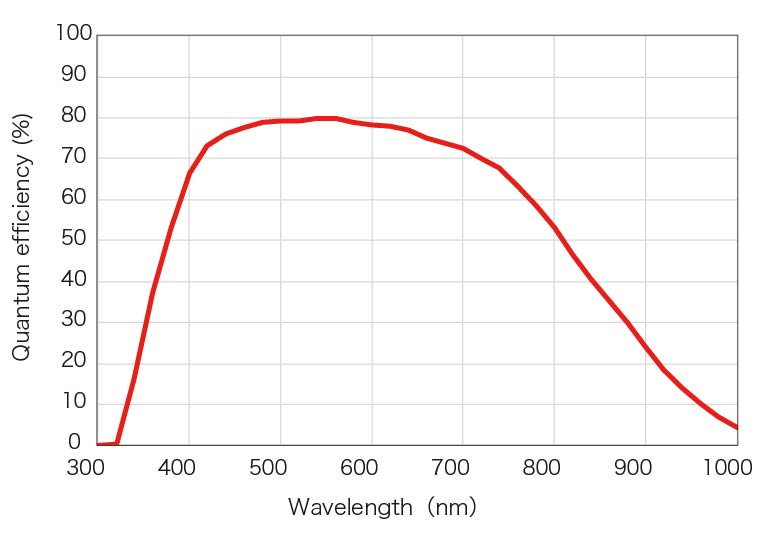

● 峰值量子效率：80％
● 高级成像的专利工具：Lightsheet Readout Mode
参数指标
参数 | 指标 |
型号 | C14440-20UP |
像素 | 2304×2304 |
像元 | 6.5×6.5μm |
传感器面积 | 14.976×14.976mm |
峰值QE | 80%@550nm |
动态范围 | 21,400:1 |
满阱容量 | 15,000e- |
读出噪声rms | 1.4e- @ Fast scan1.0e- @ Standard scan0.7e- @ Ultra quiet scan |
暗电流 | 0.5e/pixel/s（-5℃,with foced-air）0.2e/pixel/s（-15℃,with water cooled） |
DSNU | 0.3e-rms |
PRNU | 0.06% rms |
接口 | CoaXPress(6.25Gbpsx2 lane)and USB3.0 Super Speed |
读出模式 | Full resolution,digital binning(2×2,4×4),sub-array,lightsheet |
数字输出 | 16bit/12bit/8bit |
全分辨率帧速 | 100fps |
曝光时间 | 17μs-10s(Fast scan)65us-10s(Standard scan)280us-10s(Ultra quiet scan) |
全分辨率读出时间 | Fast scan:11.2ms(80fpc with CoaXPress or 31.6 fps with USB3.0)Standard scam:42.99ms(23.2 fps with CoaXPress or USB3.0)Ultra quiet scan:184.4ms(5.4 fps with CoaXPress or USB3.0) |
触发模式 | Edge，Level，Sync readout，Start，Global reset edge，and Global reset level，programmable |
触发延时 | Yes |
输入触发接口 | SMA×1 |
输出触发接口 | SMA×3 |
镜头接口 | C-mount，F-mount |
软件 | HCImage，LabVIEW，MATLAB，uManager |
