光学平台
产品简介：

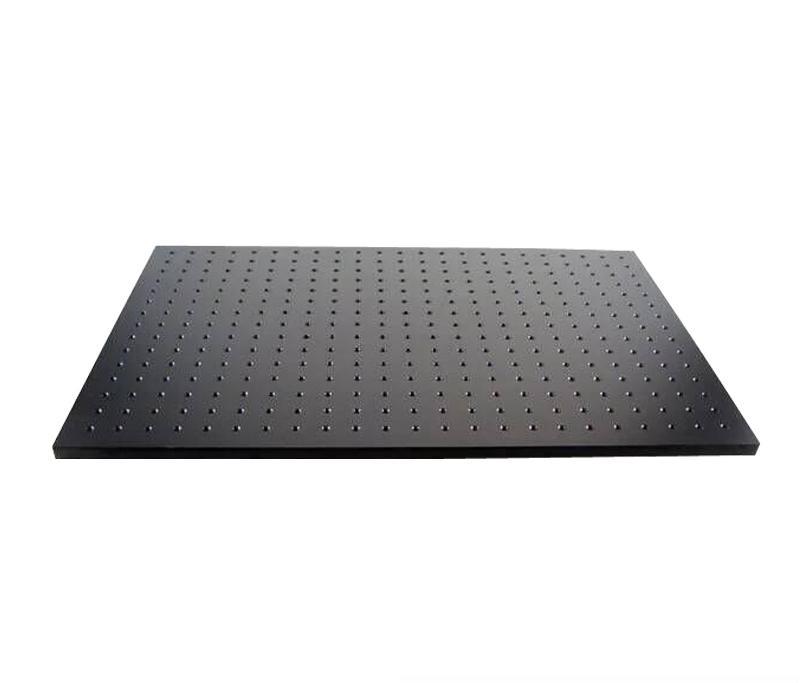

光学平板
产品介绍
采用优质铝合金精加工而成,重量轻,容易搬动,面阵列的标准孔距螺纹孔便于固定各种调整架,表面氧化处理,美观耐用。
技术参数
1.台面阵列的标准M6/孔距25*25MM螺纹孔便于固定各种调整架
2.厚度:13MM(定制15MM/20MM)
3.平面度:0.02-0.05mm(600*600)
4.材料:铝合金
5.表面发黑氧化处理,美观耐用
型号 | 台面尺寸（mm） | 板材厚度（mm） | 台面总厚度（mm） | 重量（kg） |
PB-300-300 | 300*300 | 13 | 13 | 3 |
PB-300-600 | 300*600 | 13 | 13 | 6 |
PB-350-500 | 350*500 | 13 | 13 | 6 |
PB-400-600 | 400*600 | 13 | 13 | 8 |
PB-500-500 | 500*500 | 13 | 13 | 8 |
PB-600-600 | 600*600 | 13 | 13 | 12 |
PB-600-900 | 600*900 | 13 | 13 | 18 |
PB-600-1200 | 600*1200 | 13 | 13 | 25 |
PB-800-1200 | 800*1200 | 13 | 13 | 30.7 |
PB-900-1200 | 900*1200 | 13 | 13 | 34.5 |

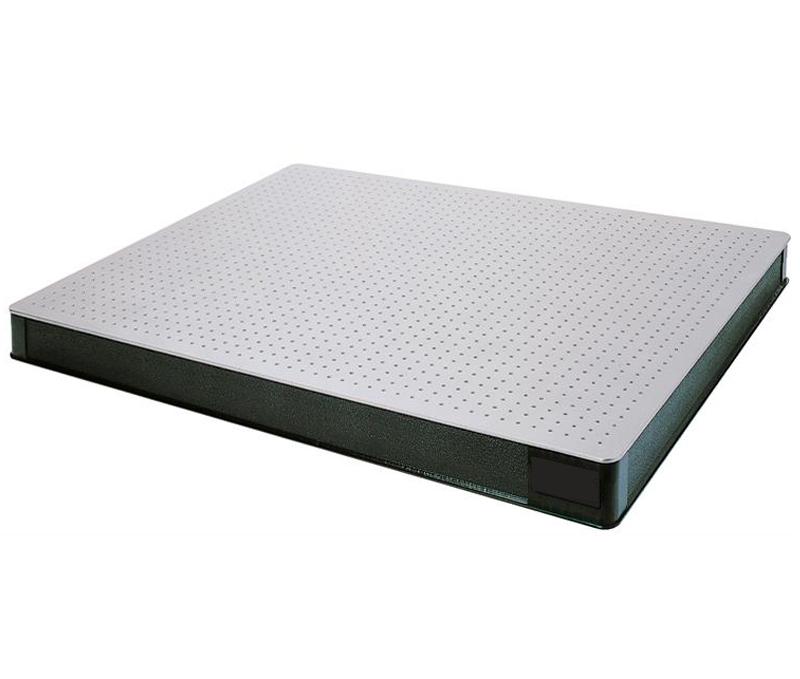

光学面包板
型号 | 台面尺寸（mm） | 板材厚度（mm） | 台面总厚度（mm） |
MBB-300-300-50 | 300*300*50 | 6 | 50 |
MBB-350-500-50 | 350*500*50 | 6 | 50 |
MBB-400-600-50 | 400*600*50 | 6 | 50 |

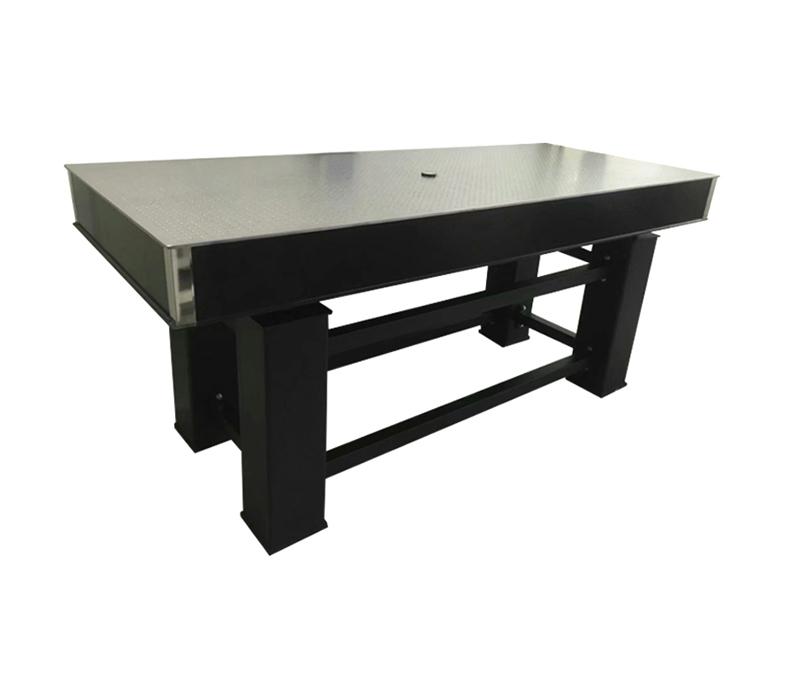

阻尼光学平台
产品介绍
阻尼光学平台广泛应用于光学,电子精密机械制造,冶金,航天,航空,航海,精密化工和无损检测等领域,以及其他机械行业的精密试验仪器,设备振动隔离的关键装置中。
1.表面粗糙度:≤0.8μm
2.固有频率:<6~9Hz，同负载和实际使用情况相关
3.振幅:≤5μm
4.荷载能力:1500KG
5.台面孔距/孔径:孔距:25MM*25MM、孔径:M6国标公制螺纹
6、上表面：6-8mm430高导磁不锈钢，表面做密迪纹亚光处理（避免台面反光）
7、边墙:内层碳钢板，外层为黑色铝塑板，美观实用，四角用不锈钢板包角
8、下台面：底板4~6mm厚碳钢，内部做防锈漆，表面喷黑塑处理
9、平面度:0.05MM每600MM*600MM
10、固定螺孔:公制:M6螺孔25MM栅格37.5MM边缘
11、台面内部支撑：钢制蜂窝状支撑结构，焊接工艺，强度高
12.阻尼材料：国标（GBT20029-2005）规定的阻尼隔振垫
13、阻尼隔振支架采用碳钢制作，四支撑表面喷黑色工艺烤漆，配有调节轴承，方便调节平台水平，调节范围上下可调25mm
型号 | 平台尺寸(mm) | 钢板厚度（mm） | 台面总厚度（mm） | 平台高度（mm） | 重量（KG） | 支撑腿数量 |
ZNPT-06-06-08 | 600*600*800 | 6 | 50 | 800 | 43 | 配80支撑腿4支腿 |
ZNPT-09-06-08 | 900*600*800 | 6 | 50 | 800 | 65 | 配80支撑腿4支腿 |
ZNPT-12-06-08 | 1200*600*800 | 6 | 50(100) | 800 | 86 | 配80支撑腿4支腿 |
ZNPT-12-08-08 | 1200*800*800 | 6 | 50(100) | 800 | 115 | 配80支撑腿4支腿 |
ZNPT-12-09-08 | 1200*900*800 | 6 | 50(100) | 800 | 130 | 配80支撑腿4支腿 |
ZNPT-15-09-08 | 1500*900*800 | 6 | 200 | 800 | 202 | 配120轴承支架 |
ZNPT-15-10-08 | 1500*1000*800 | 6 | 200 | 800 | 225 | 配200轴承支架 |
ZNPT-15-12-08 | 1500*1200*800 | 6 | 200 | 800 | 270 | 配200轴承支架 |
ZNPT-18-12-08 | 1800*1200*800 | 6 | 200 | 800 | 325 | 配200轴承支架 |
ZNPT-20-10-08 | 2000*1000*800 | 6 | 200 | 800 | 360 | 配200轴承支架 |
ZNPT-24-12-08 | 2400*1200*800 | 6 | 200 | 800 | 430 | 配200轴承支架 |
ZNPT-24-15-08 | 2400*1500*800 | 6 | 200 | 800 | 540 | 配200轴承支架 |
ZNPT-30-15-08 | 3000*1500*800 | 6 | 250 | 800 | 760 | 配200轴承支架六支撑 |

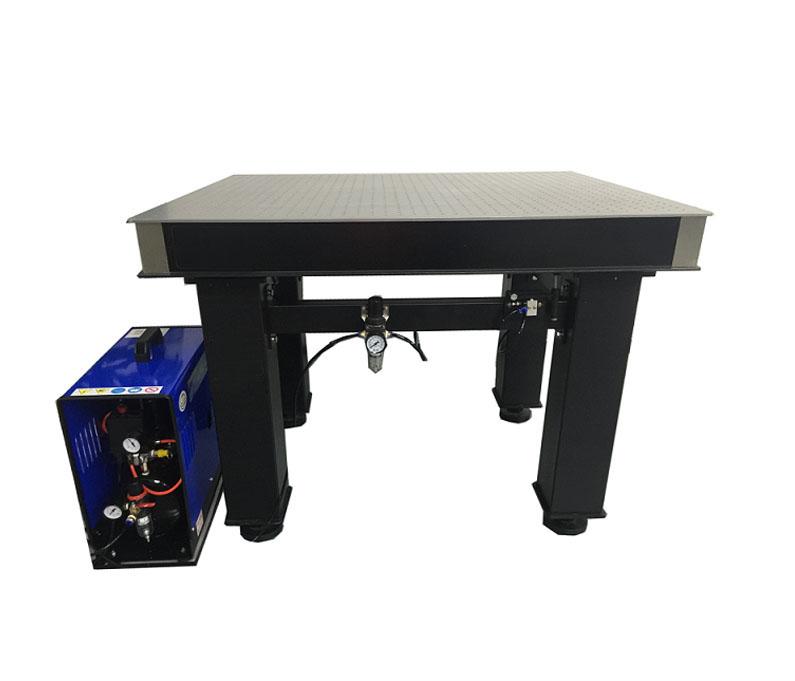

气浮平台
气浮隔振光学平台广泛应用于光学,电子,精密机械制造,冶金,航天,航空,航海,精密化工和无损检测等领域,以及其他机械行业的精密试验仪器,设备振动隔离的关键装置中
1.特点:采用半膜片式空气弹簧,隔振性能好,固有频率通常小于1.5HZ-2HZ,性价比非常高的科研级气浮隔振光学平台。
2.自动平衡:自动充气,自动平衡,响应时间短,平衡速度快
3.固有频率:<1.5HZ-3HZ,同负载和实际使用情况相关
4.重复定位精度:±0.05MM
5.静音气泵:排气量:20L/MIN排气压力;0.7mpa电压频率:220V 50HZ运行噪声:40DB
6.表面粗糙度:表面粗糙度为0.8MM
7.台面结构:三层夹心式蜂窝结构
8.上台面:5-6 MM 430高导磁不锈钢,表面做密迪纹亚光处理(避免台面反光)
9.台面内部支撑:钢制蜂窝状支撑结构,焊接工艺,强度高
10.下底面:4-6MM厚碳钢,内部做防锈漆,表面喷黑塑处理
11.侧板:内层碳钢板,外层为黑色铝塑板,美观实用,四角用不锈钢板包角
12.平面度:0.02-0.05MM/600MM*600MM,高于国外同类产品
13.台面孔距/孔径:孔距:25MM*25MM孔径:M6国标公制螺纹
14.台面厚度/重量:200MM厚度台面/台面重量225公斤
15.气浮支撑:半膜片式空气弹簧,支撑腿内部还有二级气室,进一步提升隔振性能,整体焊接式四或六支撑结构(3米为六支撑),具有更好的刚性和稳定性,支架带上下两套高度(水平)调整机构台面加支架总高度800MM,上下可调25MM。
型号 | 平台尺寸(mm) | 钢板厚度（mm） | 台面总厚度（mm） | 平台高度（mm） | 重量（KG） | 支撑腿数量 |
QFPT-05-05-08 | 500*500*800 | 6 | 50 | 800 | 30 | 配四支撑气浮支架 |
QFPT-06-06-08 | 600*600*800 | 6 | 50 | 800 | 43 | 配四支撑气浮支架 |
QFPT-09-06-08 | 900*600*800 | 6 | 50 | 800 | 65 | 配四支撑气浮支架 |
QFPT-12-06-08 | 1200*600*800 | 6 | 50(100) | 800 | 86 | 配四支撑气浮支架 |
QFPT-12-08-08 | 1200*800*800 | 6 | 50(100) | 800 | 115 | 配四支撑气浮支架 |
QFPT-12-09-08 | 1200*900*800 | 6 | 50(100) | 800 | 130 | 配四支撑气浮支架 |
QFPT-15-09-08 | 1500*900*800 | 6 | 200 | 800 | 202 | 配四支撑气浮支架 |
QFPT-15-10-08 | 1500*1000*800 | 6 | 200 | 800 | 225 | 配四支撑气浮支架 |
QFPT-15-12-08 | 1500*1200*800 | 6 | 200 | 800 | 270 | 配四支撑气浮支架 |
QFPT-18-12-08 | 1800*1200*800 | 6 | 200 | 800 | 325 | 配四支撑气浮支架 |
QFPT-20-10-08 | 2000*1000*800 | 6 | 200 | 800 | 405 | 配四支撑气浮支架 |
QFPT-24-12-08 | 2400*1200*800 | 6 | 200 | 800 | 430 | 配四支撑气浮支架 |
QFPT-24-15-08 | 2400*1500*800 | 6 | 200 | 800 | 540 | 配四支撑气浮支架 |
QFPT-30-15-08 | 3000*1500*800 | 6 | 250 | 800 | 760 | 配六支撑气浮支架 |

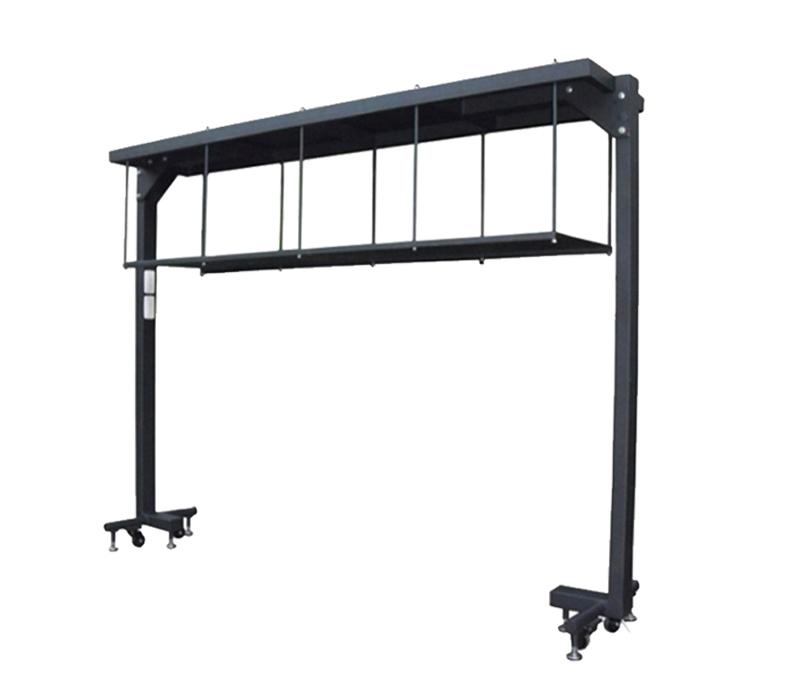

光学平台仪器架
1.光学平台仪器架是常用的平台配套产品,用来放置各种仪器设备以节省空间,并且不影响平台抗震性,还提供电源等实验条件
2.骨架为方型钢管焊接而成架表面黑色静电喷涂耐腐耐磨,负载300~800KG
3.配有漏电保护器及多个德力西电源插座,配有钢板,搁物空间高660CM
4.底部带底轮及底脚,可移动可固定
